Шнековый дозатор ШД-1 МЕХАНИЗМЫ

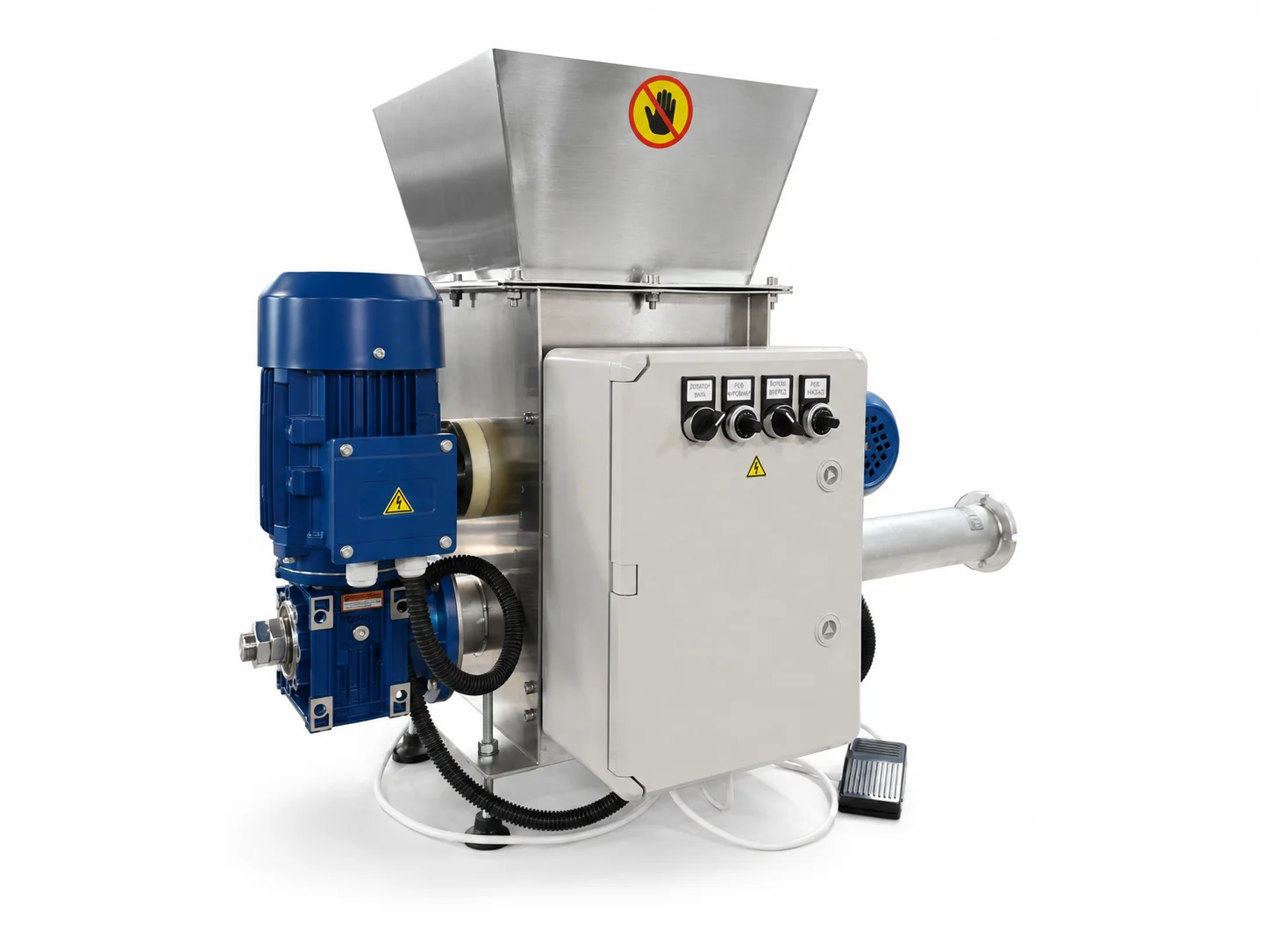

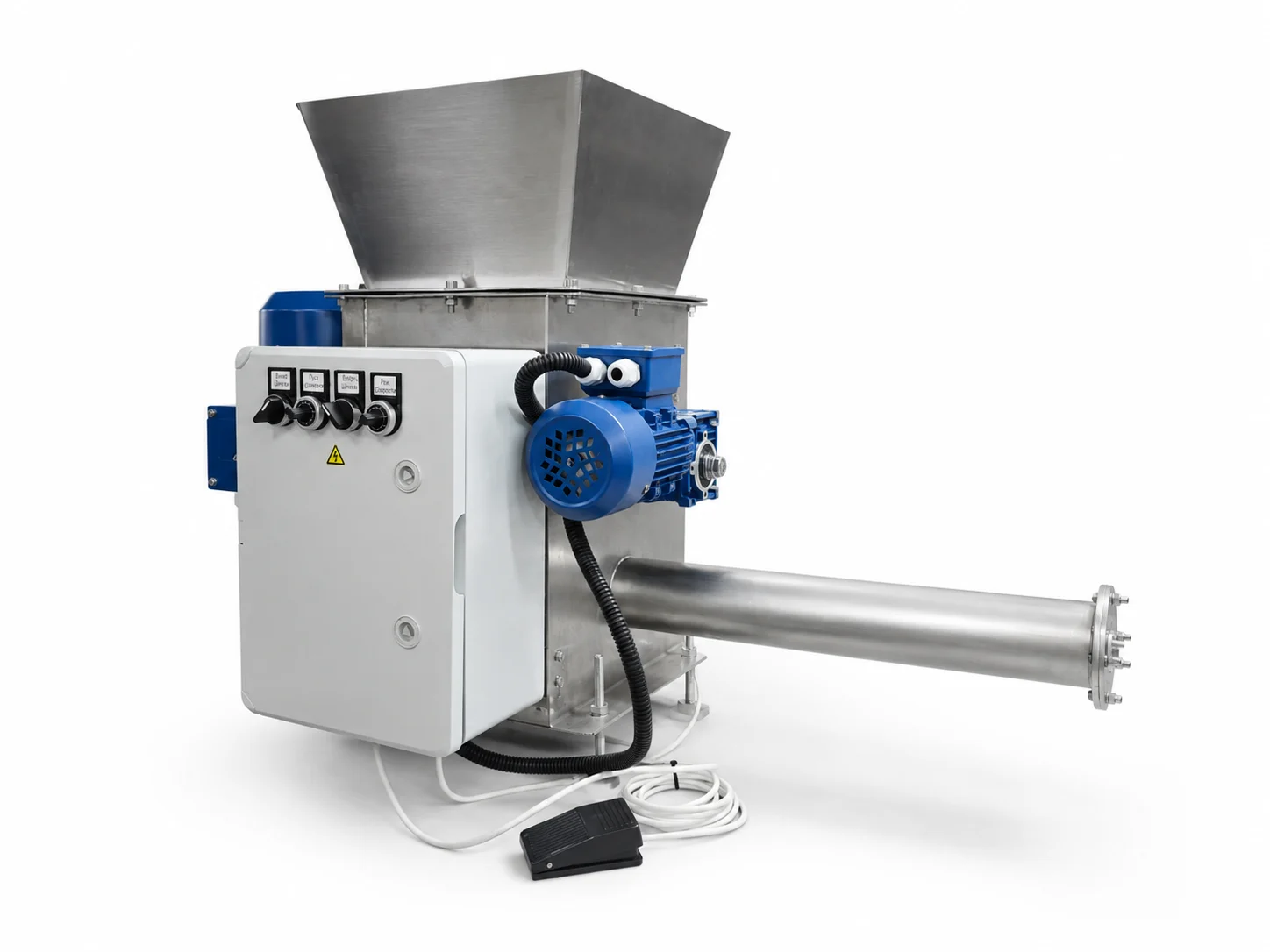

Шнековый дозатор ШД-1 МЕХАНИЗМЫ — компактное оборудование для порционного дозирования сыпучих и трудносыпучих продуктов. В базовом исполнении дозатор устанавливают на стол: продукт поступает из бункера в горизонтальную трубу со шнеком, а оператор запускает цикл педалью.

ШД-1 подходит для муки, сухих смесей, порошков, гранул и других продуктов с учётом их фактической сыпучести. Для сложных продуктов, включая скраб, конфигурацию шнека, трубы и режим работы предварительно проверяют на материале заказчика.

Весовое дозирование с двумя скоростями

В варианте работы по весам дозатор комплектуется платформой 300×300 мм с пределом взвешивания до 30 кг. Основная часть дозы набирается на высокой скорости, затем машина переходит на низкую скорость для досыпки. Обе скорости регулируются отдельно.

Уставку задают на панели весов; размер досыпаемой дозы также настраивают на весовом терминале. Скорость досыпки регулируется потенциометром на щите управления. Предусмотрены два варианта обнуления тары: автоматический при запуске цикла после установки тары или ручной кнопкой «0» на весах.

Работа с продуктом

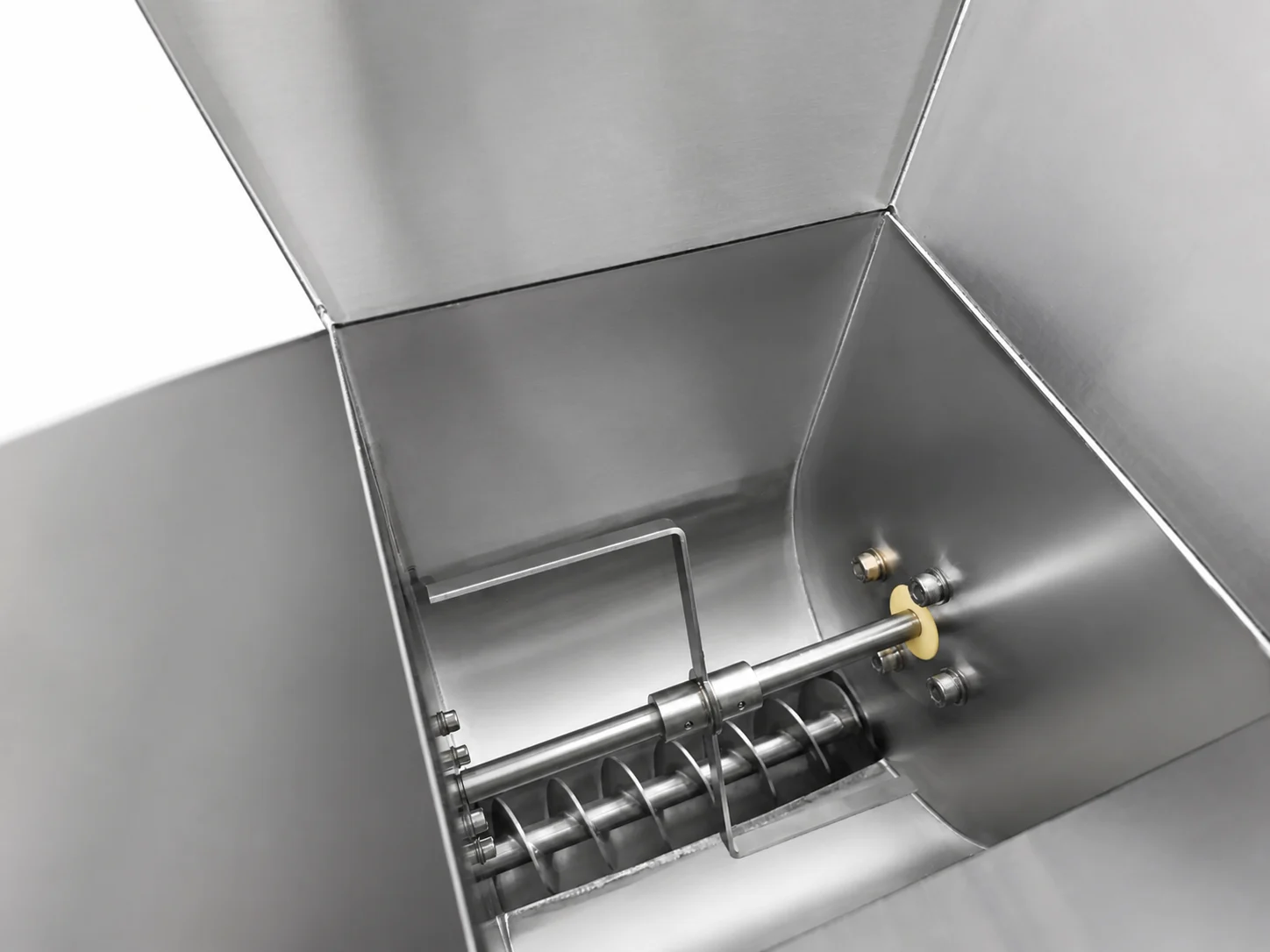

В загрузочном бункере объёмом 33 л установлен ворошитель для устойчивой подачи сыпучих продуктов. Его запускают с панели на щите, скорость вращения регулируется. Защитная решётка бункера имеет ячейку 28×28 мм.

На базовой трубе диаметром 76 мм для продуктов типа пшеничной муки рекомендованы дозы от 300 г. По результату испытания на пшеничной муке доза 1 кг набиралась за 10 секунд с отклонением 1 г. Этот результат зависит от свойств продукта, влажности, плотности, выбранного шнека и настройки; перед заказом его нужно подтвердить на вашем материале.

Шнеки и смена оснастки

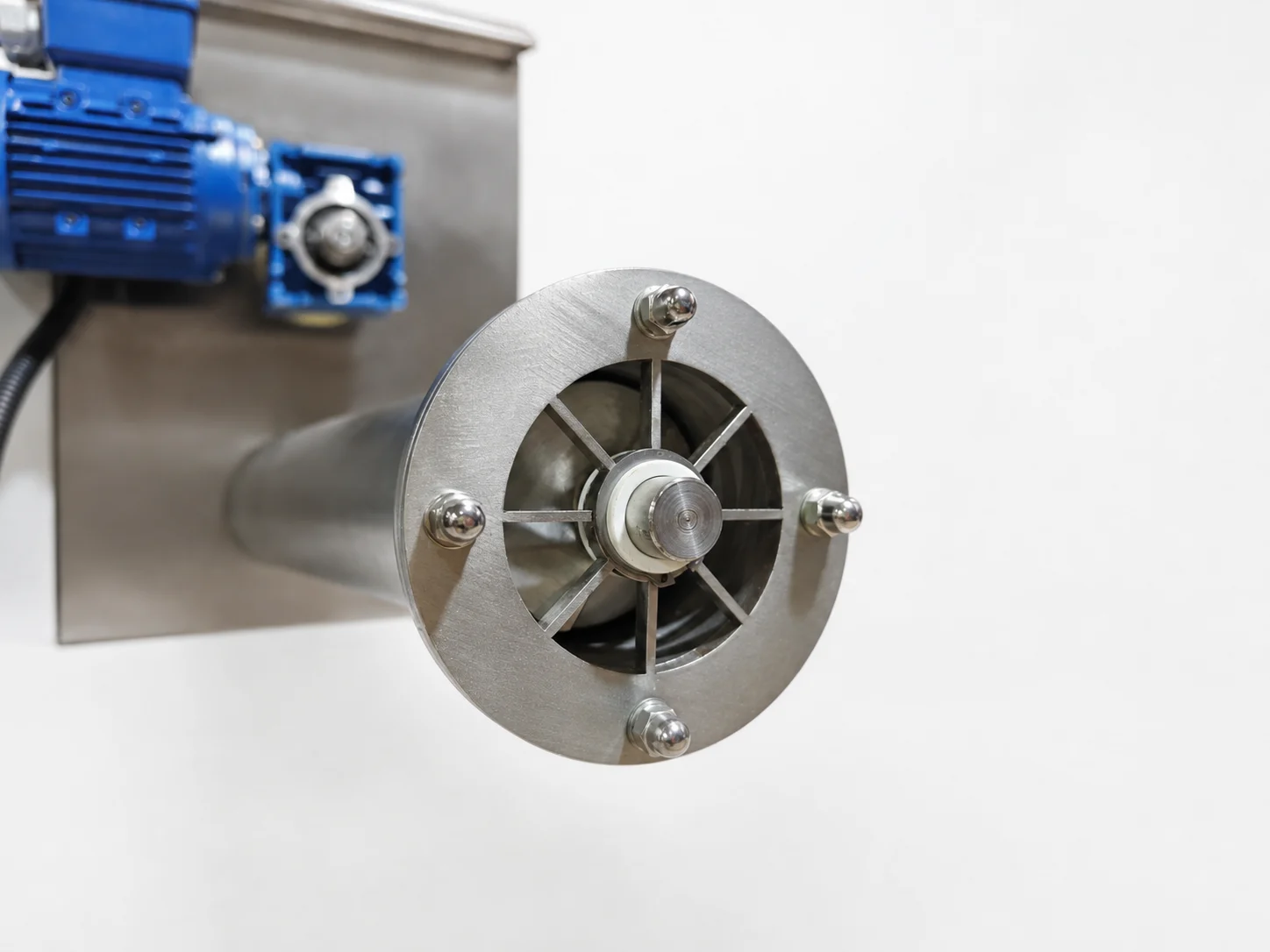

В комплект входят два быстросъёмных шнека: с шагом 32 мм и 65 мм. Один шнек установлен в дозатор, второй поставляется отдельно. Для замены нужно открутить четыре гайки переднего фланца, извлечь шнек и установить другой: соединение с валом редуктора выполнено по схеме «квадрат–квадрат».

Для гранул, пеллет и аналогичных продуктов по согласованию вместо шнека может применяться гибкая спираль без опоры на конце. Для малых доз возможны труба и шнек меньшего диаметра.

Варианты исполнения

• настольное исполнение с дозированием по весам;
• настольное исполнение с дозированием по времени;
• напольное исполнение на раме с дозированием по весам;
• напольное исполнение на раме с дозированием по времени.

В режиме по времени цикл задаётся таймером. Размер весовой платформы и предел взвешивания могут быть увеличены по согласованию.

Основные характеристики

• Конструкция: горизонтальный шнековый дозатор.
• Габаритные размеры: 1015×420×650 мм.
• Мощность: 1,5 кВт.
• Питание: 3 фазы, 380 В; однофазное исполнение — по запросу.
• Объём загрузочного бункера: 33 л.
• Весовая платформа: 300×300 мм, до 30 кг.
• Базовая труба: Ø76 мм.
• Комплект шнеков: шаг 32 мм и 65 мм.
• Управление: панель на щите, весовой терминал, педаль.

Что подготовить для подбора

Для подбора исполнения пришлите образец продукта или опишите его фракцию, влажность, насыпную плотность, требуемую дозу, тару и нужную производительность. Это позволит выбрать трубу, шнек, весовой или временной режим и подтвердить результат на вашей задаче.

Цена от 220 000 ₽ с НДС. Итоговая стоимость зависит от исполнения, платформы, режима работы и дополнительной оснастки.
