Зонт вытяжной ЗВВ-4-6/4

Зонт вытяжной ЗВВ-4-6/4.

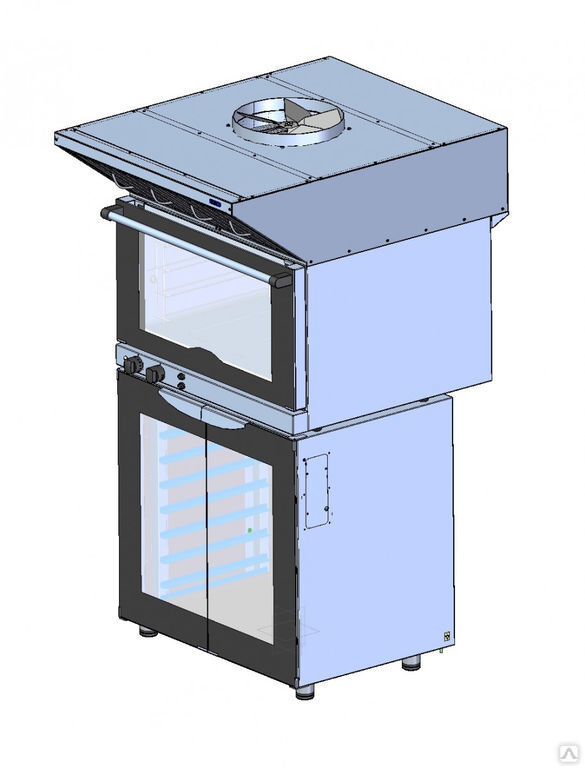

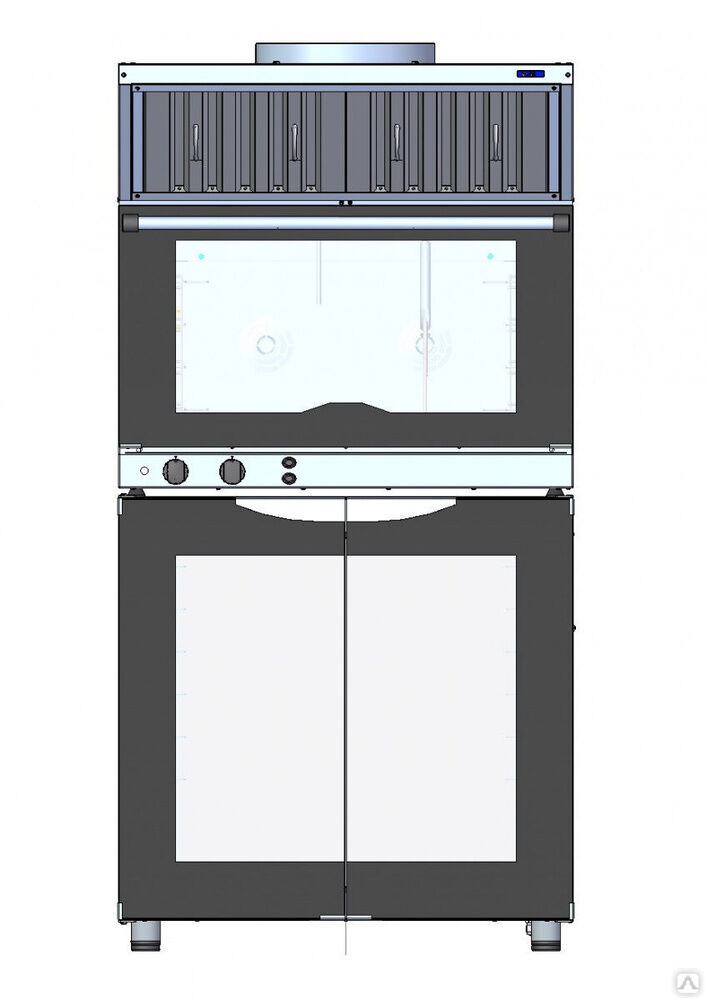

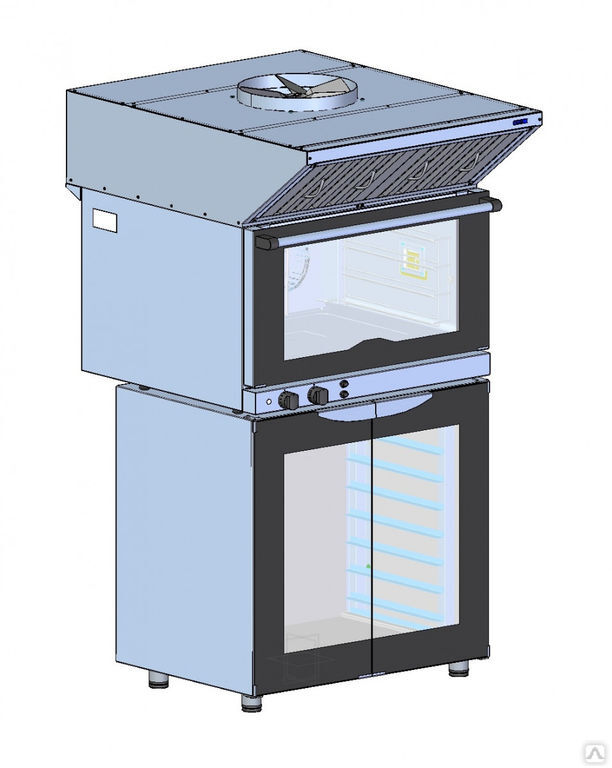

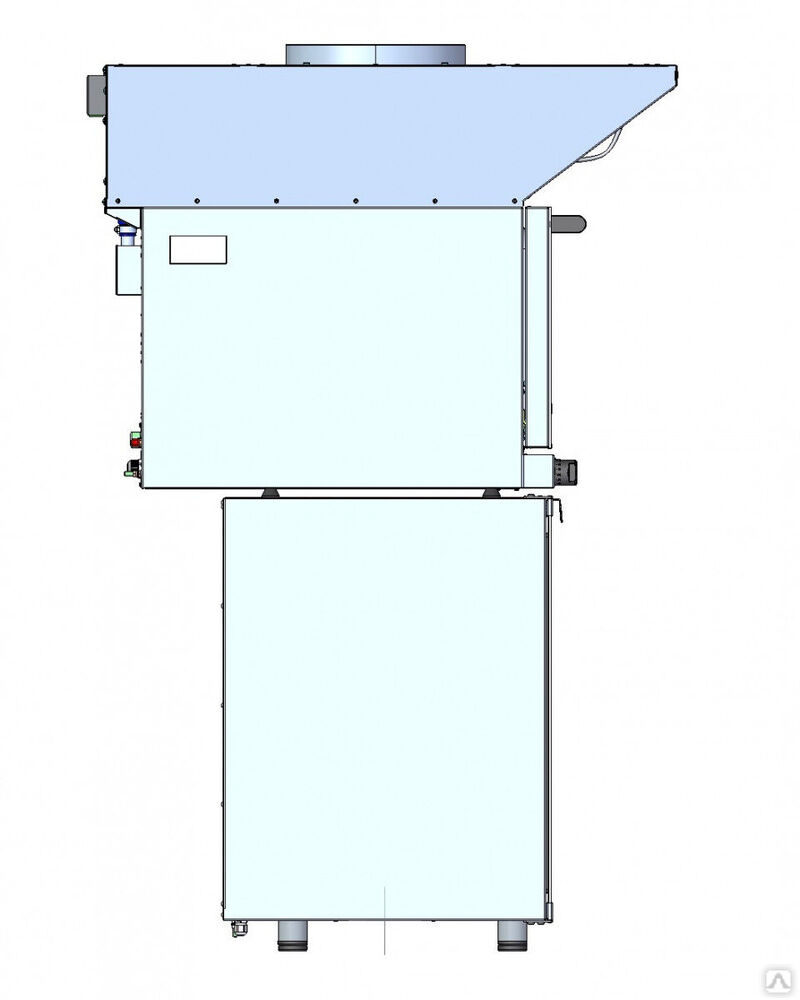

Зонт вытяжной встраиваемый для конвекционной печи (далее зонт) используется для очистки воздуха от аэрозолей жира, масла, водяного пара и устанавливается в системе вытяжной вентиляции (диаметр отводящей трубы и дымохода должны быть не менее 270 мм) с выносным или встроенным вентилятором на объектах общественного питания. Зонт состоит из трех основных частей: корпуса, съемного лабиринтного фильтра, осевого вентилятора. Лабиринтный фильтр легко вынимается и его необходимо периодически чистить. В корпусе зонта имеется герметичная ванна, куда стекает масло, жир и вода с лабиринтных фильтров. Разогретый воздух, насыщенный парами масла, жира и воды, всасывается осевым вентилятором в зонт, проходит сквозь фильтр и удаляется из помещения очищенным. При ударе о стенки фильтра, имеющего лабиринтную структуру, пары масла, жира и воды конденсируются из-за температурного перепада на фильтре и стекают в ванну. Зонт ЗВВ-4-6/4 устанавливают на конвекционную печь типа КЭП-4 и подсоединяют к конвекционной печи с помощью кабеля питания (2 м, с заземлением). Зонт фиксируется с помощью уголков и болтов М5 к задней стенке конвекционной печи (предварительно нужно совместить трубку вывода пара с приемной трубой зонта и соединить их резиновым патрубком и хомутами). Ванна зонта имеет сливную трубку с резьбой G 1/2", к которой необходимо присоединить шаровой кран для слива жидкости.

• Совместимое изделие КЭП-4
• Суммарная мощность зонта, Вт 120
• Напряжение, В 230
• Тип фильтра лабиринтный
• Воздухопроизводительность, м3/ч 1400
• Скорость движения воздуха в рабочей зоне зонта, м/с 0,4
• Количество установленных вентиляторов, шт. 1
• Количество установленных лабиринтных фильтров, шт. 2
• Габаритные размеры, мм 800х1040х251(323)
• Масса, кг 27
